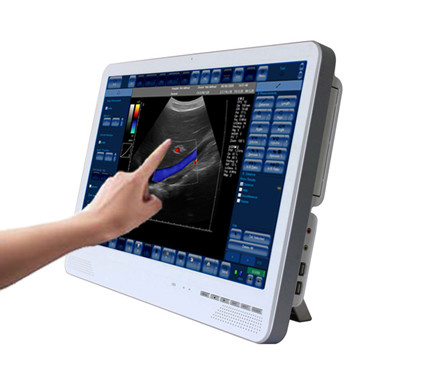

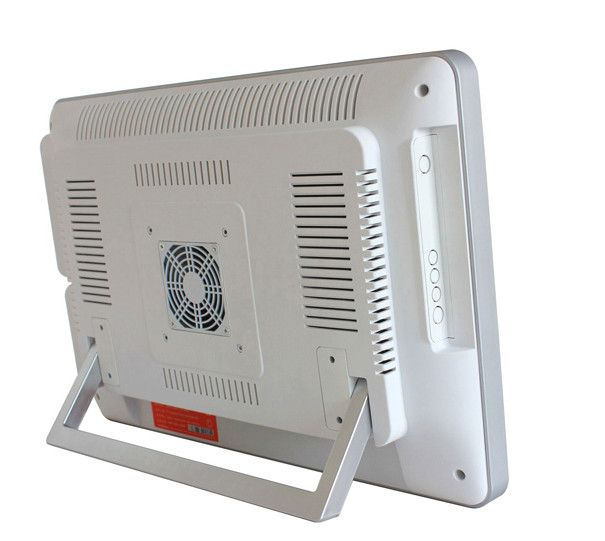

SU-6C Farb-Doppler-Ultraschall-System (Touch Screen) mit CER-Zertifikaten
Eigenschaft:
-22 Zollfarbe-LED Touch Screen
- Mit den mehrfachen Sonden, zum des unterschiedlichen Gebrauches und der Budgets zu passen
- Aufnahmemodus: B, BB, M, CD, PWD, CWD, DirPwr, Pwr
E-hoh Definitions-umfassen mehrfache Farb-Doppler-Modusdarstellung, Unterstützungen die meiste Doppler-Darstellung und die moderne Darstellung, die für Herz-, Gefäßzugang und OB-Diagnosen verarbeitet.
- Kann mit 3D und panoramischer Bildverarbeitung für Volumenrekonstruktion, -sichtbarmachung, -segmentation und -maß darüber hinaus ausgerüstet werden.
- Kann alle Anwendungen mit Microsoft installieren und laufen lassen? Windows? einschließlich geduldige Managementsysteme für bessere weitere Verfolgung sowie die Netzwerkzeuge, zum auf von PACS-Daten zuzugreifen
- Großer Volumenspeicher und -vorschau, redigieren Aufzeichnungen (Bild, Sprachkommentare, cineloop Video) durch hardisk, grelle Scheibe USBs, DVD
- Triplex Anzeige: Realzeit- triplex Anzeige b Farbe Doppler pulsierte Spektral-Doppler (drei TGCs können beziehungsweise justiert werden)
- Technologie THI (Gewebe-harmonische Darstellung): Unterdrücken Sie Tupfengeräusche, erhellen Sie Bild und die Bildqualität zu verbessern
- Ein-Schlüssel Optimierung: Ein Schlüssel für Achtparameteranpassung, einfache Bildoptimierung.
- Starke Maß-Software: Vielseitiges Klinik-orientiertes messendes Softwarepaket
- Bild-Management: Vielseitige Speichervorschau cineloop große Kapazität des Bildformats redigieren
- Kann durch Internet instandhalten und aktualisieren
- Der Raum, der durch die Integration des Farb-Doppler-Ultraschallscanners und des Bürocomputers speichert, und kann entweder auf einen Schreibtisch legen oder an der Wand befestigt sein.
- Kann entweder durch eine regelmäßige PC-Tastatur und eine Maus oder eine engagierte Ultraschalltastatur gesteuert werden.
- Ausgenommen allgemeinen Gebrauch, spezielle Klage für Raum des Gebrauches in Kraft oder Krankenwagen
-2 Sondensockel
Aufnahmemodi
· B
· B+B
· 4B
· B+M
· M
· B-Ochse
· Mittel + Paralleltrapez
· Farbe Doppler (CFM)
· Energie Doppler (PDI)
· Richtungsenergie Doppler (DPDI)
· Pulsierte Welle Doppler (PWD)
· B+PWD (Duplex)
· B+CFM/PDI/DPDI+PWD (Triplex)
· Hohe Impulsfrequenz-Frequenz (HPRF)
· Gewebe-harmonische Darstellung (THI)
Ultraschalldarstellung
· Ultraschallbildgröße: automatisch justierbar zur Bildschirmauflösung
· Graustufen: 256
· Farbskala: 256
· Bewegt- und Realzeitultraschalldarstellung der natürlichen Größe, bis 120 fps (hängen von vorgewählter Scantiefe, vom Scan-Winkel, vom Fokusmodus, von der hohen Linie Dichteeinstellung, von der Rechengeschwindigkeit) ab
· cineloop Aufnahme/Spiel: einige Tausenderahmen (hängt von der Computerspeicherkapazität und vom Scan-Modus) ab
· Modus des lauten Summens: von 60% bis 600% in allen Modi (Scan, Frost, B, B+B, 4B, Doppler-Modi, M-lautes Summen, cineloop und usw.)
· Sendegebietvariable für die maximierende Rahmenrate: 6 Schritte
· Daumennagelmodus: bis 32 Bilder
· „Frost“ Modus
· „Selbstfrost“ Modus
Scannen-Methode
· elektronisches lineares
· elektronischer konvexer Körper
· elektronisches microconvex
· Abtasttiefe: 2-30 cm
Wandler
· konvex, mikro-konvex, linear, transvaginal
O von 2,0 MHZ bis 12,0 MHZ
O Mehrfrequenz
· automatische Wandleranerkennung
Farbe Doppler
· Prf-Variable: 0.5-10 kHz
· Wandfiltereinstellungen: 3 Schritte (5%, %10%, 15% PRF)
· Gewinnsteuerung: DB 50
· Winkelsteuerung für lineare Wandler: ±10°
· Realzeitraum-filter: 4 Werte
· CFM-Palette: 10 Karten
· PDI-Palette: 11 Karten
· B-/Colorprioritätssteuerung
· Farbschwellensteuerung
· CFM-Grundliniensteuerung
· Doppler-Frequenzauswahl: 2 Frequenzen/jeder Wandler
· Farbrahmenmittelwertbildung: 8 Werte
· Transparentes Farbdiagramm (TCM): 10 Werte
Automatische Bild-Optimierung
· Selbstanpassung des einzelnen Klickens:
O B-Bild: Gewinn, Dynamikwerte, TGC-Schieber
O Farbe Doppler: CFM-/PDI/DPDIgewinn
O Pulsierter wellenartig bewegter Doppler: Grundlinie, umgewandelt, PRF
Pulsierte Welle Doppler
· Prf-Variable: 1-15 kHz
· Wandfiltereinstellungen: 16 Schritte (2.5%-20% PRF)
· Gewinnsteuerung: DB 50
· Winkelsteuerung für lineare Wandler: ±10°
· Realzeitspurnlinie mit automatischer Berechnung von Spektrumparametern
· Stereo-Sound: Lautstärkeregler
· Pwd-Palette: 12 Karten
· Doppler-Frequenzauswahl: 2 Frequenzen/jeder Wandler
Fokussierung
- digital übertragen Sie die Fokussierung
- multi Fokusmodus:
- übertragen Sie/, die Fokussierung zu empfangen
- programmierbare Fokusbereichsvoreinstellungen
- dynamischer Fokusmodus:
- übertragen Sie variablen Fokus
- Dynamik empfängt Fokus
Verarbeitung
- Hohe Linie Dichtescan-Modus für bessere Entschließung
- TGC-Steuerung, DB kundengerechte) 40 der Schieber 5-10 (
- Dynamikwerte: 120 DB, 8 Werte
- Gesamtgewinnsteuerung
- M - Modusschleifengeschwindigkeitsregelung
- akustische Sendeleistung
- Mittelwertbildung des variablen Rahmens
- Helligkeit, Kontrast
- moderne Gammasteuerung: 8 örtlich festgelegte Kurven, 8 verbraucherbestimmt (Gewohnheit)
- Suchrichtung, Rotation, up-down steuert
- negative/positive Steuerung
- doppellinige Interpolation
- Echoverbesserungssteuerung
- Geräuschablehnungsfunktion
- Tupfenreduzierung und Strukturverbesserung PureView: 8 Algorithmen
Funktionen
- Mäuse-/Rollkugel-/Tastaturoperation
- anatomische Ikonen mit WandlerStellungsanzeiger
- direkte E-Mail, die mit Bild oder Videozubehör über Internet sendet
- DICOM-Dateistoß zum Server
- Druck auf systemdrucker
- unbegrenzte programmierbare Voreinstellungen für klinisch spezifische Darstellung
- Fernsehen gab über Computergrafikkarte aus
Dateiformate
- Bild und Videoabwehr/Last
- AVI
- JPG
- BMP
- Png
- TIF
- DCM (DICOM uncompressed)
- DCM (DICOM-JPEG RGB/YBR)
- DCM (DICOM-JPEG RGB/YBR Video)
- TPD (Bild-Daten)
- TVD (Videosignale)
DICOM
- Überprüfung SCU
- Modalität Worklist (MWL) SCU
- Modalität durchgeführte Verfahrens-Schritt (MPPS) SCU
- Speicher SCU (Bilder, Filmtechniken)
- Druck SCU (Grayscale, Farbe)
Schnittstellen-Kundenbezogenheit
- der Satz von vorher festgelegt Hautentwürfen für Programmschnittstelle
- der Satz von vorher festgelegt Knopfbildern
- Mehrsprachige Unterstützung, Sprachen:
- Chinese
- Englisch
- Deutsch
- Italienisch
- Koreanisch
- Litauisch
- Ungarisch
- Polnisch
- Rumänisch
- Russisch
- Spanisch
- B+M, B+PW-Planposition, Größe
- Ultraschallflächengröße
- Gussgröße
Allgemeine Maße und Berechnungen
- B und allgemeine Maße und Berechnungen Farb-Doppler-Modus
- Abstand
- Länge (Methode: 1 Spur)
- Bereich, Umfang (Methoden: 1 Ellipse, 1 Spur, 1 Abstand)
- Volumen (Methoden: 1 Abstand, 2 Abstände, 3 Abstände, 1 Ellipse)
- Angeln Sie (Methoden: 2 Abstände, 3 Abstände)
- Stenose % (Methoden: 2 Abstände, 2 Ellipse oder Spurnbereiche)
- A-/Bverhältnis (Methoden: 2 Abstände, 2 Ellipsen- oder Spurnbereiche, 2 Ellipse oder Spurnumfänge)
- Allgemeine Maße und Berechnungen m-Modus
- Abstand, Zeit, Geschwindigkeit
- Herzfrequenz (Methoden: 1 Schlag, 2 Schläge)
- Stenose % (Methode: 2 Abstände)
- A-/Bverhältnis (Methoden: 2 Abstände, 2mal, 2 Geschwindigkeiten)
- Allgemeine Maße und Berechnungen PW-Modus
- Ein-Punkt PW-Maße und -berechnungen:
- Geschwindigkeit
- Druck-Steigung (SEITE)
- Zwei-Punkte PW-Maße und -berechnungen:
- Geschwindigkeitsunterschied
- Unterschied der Druck-Steigungen (SEITE)
- Zeitabstand
- Beschleunigung
- Widerstandskraft-Index (RI)
- Herzfrequenz (Methoden: 1 Schlag, 2 Schläge)
- Geschwindigkeit minimal und maximal
- Druck-Steigung (SEITE) minimal und maximal
- Spur-ansässige PW-Maße und -berechnungen:
- Trace Time
- Trace Velocity-Minute, maximal, mittler
- Trace Pressure Gradient (SEITE) minimal, maximal, mittler
- Geschwindigkeits-Zeit-Integral (VTI)
- Pulsatility-Index (PUs)
- A-/Bverhältnisse von Einpunkt PW-Maßen:
- Verhältnis der Geschwindigkeits-A/B
- Verhältnis der Druck-Steigungs-(SEITE) A/B
- A-/Bverhältnisse von Zweipunkt PW-Maßen:
- Geschwindigkeitsunterschiede A/B Verhältnis
- Unterschiede A/B der Druck-Steigung (SEITE) Verhältnis
- Zeitunterschiede A/B Verhältnis
- Verhältnis der Beschleunigungs-A/B
- Widerstandskraft indexiert A-/Bverhältnis
- A-/Bverhältnisse von Spur-ansässigen PW-Maßen:
- Geschwindigkeit bedeutet A-/Bverhältnis
- Druck-Steigung (SEITE) bedeutet A-/Bverhältnis
- Pulsatility indexiert A-/Bverhältnis
- Verhältnis der Geschwindigkeits-Zeit-Integral-A/B
Pw-Modus menschliche Kardiologiemaße und -berechnungen
- Linke Herzkammer: LVOT Durchmesser, LVOT VTI, LVOT Vmax, SV (Hubvolumen), SI (Hubvolumen-Volumenindex), Co (Herzleistung), Ci (Herzindex), DP: Papierlösekorotron (Delta-Druck: Delta-Zeit), MPI (linke Herzkammer-myokardialer Leistungs-Index)
- Mitralklappe: MVA (PHT) (Mitralklappe-Bereich unter Verwendung der Druck-Halbzeit), MVA unter Verwendung der Kontinuitäts-Gleichung (LVOT Durchmesser, Millivolt VTI; LVOT Durchmesser, Millivolt Vmax), DP: Papierlösekorotron, E-/Averhältnis
- Aortenklappe: AVA (Aortenklappe-Bereich) unter Verwendung der Kontinuitäts-Gleichung (LVOT Durchmesser, Handels VTI; LVOT Durchmesser, Handels Vmax), AVI (Aortenklappe-Index), DPI (dimensionsloser Leistungs-Index), Handels PHT (Aortenklappe-Druck halbzeitlich)
- Rechte Herzkammer: RVOT Durchmesser, RVOT VTI, RVOT Vmax, DP: Papierlösekorotron, RV MPI (rechte Herzkammer-myokardialer Leistungs-Index), MPAP (Mittellungenarterien-Druck)
- Trikuspidalklappe: TVA (Trikuspidalklappe-Bereich) unter Verwendung der Kontinuitäts-Gleichung (RVOT Durchmesser, Fernsehen VTI; RVOT Durchmesser, Fernsehen Vmax); Verhältnis Fernsehen E/A, Fernsehen PHT
- Pulmonalklappe: PVA (Pulmonalklappe-Bereich) unter Verwendung der Kontinuitäts-Gleichung (RVOT Durchmesser, PV VTI; RVOT Durchmesser, PV Vmax), PVI (Pulmonalklappe-Index), DPI (dimensionsloser Leistungs-Index), PV PHT (Pulmonalklappe-Druck halbzeitlich)
- Lungenvene; Lebervene
- Weichen: Qp: Qs (Lungen-Körperfluss-Verhältnis)
Menschliche Maße und Berechnungs-Pakete
- Menschliches allgemeines Berechnungspaket
- Maße: das selbe wie allgemeine Maße von verschiedenen Modi (B, M, PW)
- Berechnungen: BSA über Höhe und Gewicht, BSA über Gewicht, Hüfte angelt (α, β), Schenkelhauptabdeckung (FHC)
- Pw-Modusberechnungen: Stunde, SV unter Verwendung des Strömungsquerschnitts, SV unter Verwendung des Fluss-Durchmessers, SI, Co, Ci, Bereichsberechnung unter Verwendung der Kontinuitäts-Gleichung (Methoden: Bereich und VTI, Bereich und Geschwindigkeit, Durchmesser und VTI, Durchmesser und Geschwindigkeit, Geschwindigkeits-Verhältnis (S/D, D/S), DP: Papierlösekorotron, Fluss-Volumen (Methoden: Durchmesser, Bereich), PHT, MVA
- Paket der menschlichen Geburtshilfe-/Gynäkologie(OB/GYN) Berechnungen
- Maße: LMP (kam oder vom Kalender) herein, Wechselstrom, BPD, FL, HC, FTA, AAPD, ATD, TAPD, TTD, CRL, GS, HL, Zeitlimit, UL, OFD, VERSCHLUSSPFROPFEN, Cereb, Clav, Rad, AFI, FHR
- Geschätztes Geburtsdatum (EDD) Berechnungen: EDD (LMP), EDD (GA), EDD (AUA)
- Verhältnisse: FL/WECHSELSTROM, FL/HC, FL/BPD, HC/WECHSELSTROM, CI
- Geschätzte fötale Berechnungen des Gewichts (EFW): EFW (WECHSELSTROM), EFW (WECHSELSTROM, BPD), EFW (WECHSELSTROM, FL), EFW (WECHSELSTROM, HC), EFW (WECHSELSTROM, HC, BPD), EFW (FL), EFW (WECHSELSTROM, FL, HC), EFW (WECHSELSTROM, BPD, FL), EFW (WECHSELSTROM, BPD, FL, HC), EFW (BPD, FL, FTA), EFW (BPD, ATD), EFW (BPD, TTD), EFW (BPD, TAPD, TTD), EFW (BPD, FL, TAPD, TTD)
- Vorgewählte EFW-Werte werden für Berechnung durchschnittlichen EFW verwendet
- Berechnungen des Gestationsalters (GA): GA (Wechselstrom), GA (BPD), GA (CRL), GA (FL), GA (GS), GA (HC), GA (HL), GA (OFD), GA (Zeitlimit), GA (UL), GA (HC/AC), GA (FTA), GA (ATD), GA (TAPD), GA (TTD), GA (VERSCHLUSSPFROPFEN), GA (Cereb), GA (Clav)
- Fötale Wachstumsschätzung (Neigen): Wechselstrom (GA), BPD (GA), CRL (GA), FL (GA), GS (GA), HC (GA), HL (GA), OFD (GA), Zeitlimit (GA), UL (GA), [FL/AC] (GA), [FL/HC] (GA), [HC/AC] (GA), EFW (GA), AAPD (GA), ATD (GA), TAPD (GA), TTD (GA), VERSCHLUSSPFROPFEN (GA), Cereb (GA), Rad (GA), Clav (GA), AFI (GA), FHR (GA)
- Vorgewählte Wachstums-Tabellen werden als fötale Wachstumskurven sichtbar gemacht
- Software Support unbegrenzte Zahl von verbraucherbestimmten Wachstums-Tabellen
- Menschliche Gynäkologie (GYN)
- Maße: Länge, Höhe, Breite der Gebärmutter, Hals, Eierstöcke, renals, Follikel
- Berechnungen: Volumen der Gebärmutter, Hals, Eierstöcke, renals, Follikel
- Menschliche Abdominal- Prüfungsmaße und -berechnungen
- Leber: Volumen (cm, AP-, LL-Durchmesser)
- Gallenblase: Volumen, Wandstärke, Extrahepatic Gallenweg (EBD), Choledochus (CBD), Ductus hepaticus (CHD)
- Pankreas: Kopfdurchmesser, Körper-Durchmesser, Endstück-Durchmesser, pankreatisches Rohr-Kopf, pankreatisches Rohr-Körper
- Milz: Volumen (Länge, Breite, Stärke)
- Magen-Darm-Kanal: Anhang-Wandstärke, Anhang-Durchmesser, Darm-Wandstärke (am Magen, am Dünndarm, am Dickdarm)
- Urinausscheidende Blase: Volumen (Länge, Höhe, Breite)
- Rechte/linke Niere: Volumen (Länge, Höhe, Breite), Pelvis-Durchmesser
- Menschliche Urologie
- Maße: Länge, Höhe, Breite von Nieren, Blase, Prostata, Testikel
- Berechnungen: Volumen Nieren, Blase, Prostata, Testikel; RUV (Resturin-Volumen)
- Menschliche Endokrinologie
- Maße: Länge, Breite, Stärke von Schilddrüsenvorsprung
- Berechnungen: Volumenschilddrüsenvorsprung; Volumen der Schilddrüse
- Menschliche Gefäßprüfungsmaße und -berechnungen
- E-ansässig Stenoseberechnungen des Abstandes und des Bereichs an linkem (rechtem) Subclavian, CCA (allgemeiner Halsschlagader), Birne, ICA (interner Halsschlagader), ECA (externer Halsschlagader), vertebrale Schiffe an den proximalen, mittleren, distalen Standorten
- Verhältnisse PSV/EDV (Höchstsystole-Geschwindigkeit/Enden-Diastolen-Geschwindigkeit) für jedes Schiff und Standort
- Verhältnisse von Geschwindigkeiten ICA PSV/CCA PSV, ICA EDV/CCA EDV, ICA PSV/CCA EDV, ECA PSV/CCA PSV, ECA EDV/CCA EDV, ECA PSV/CCA EDV an Funktelegrafie. (Lt) Prox. (Mittler., Dist.) Standorte
- Menschliche Kardiologie
- Software Support die folgenden Maße der linken Herzkammer, Aortenklappe, das das Atrium betreffende links: IVSd (Interventricular Sippenstärke, Diastole), LVIDd (Innendurchmesser, Diastole der linken Herzkammer), LVPWd (linke Herzkammer-hintere Wandstärke, Diastole), A.M.W. (Aortenwurzelmaß, -diastole), IVSs (Interventricular Sippenstärke, Systole), LVIDs (Innendurchmesser, Systole der linken Herzkammer), LVPWs (linke Herzkammer-hintere Wandstärke, Systole), junge Männer (linkes das Atrium betreffendes Maß, Systole).
- Berechnungen: Stunde (Herzfrequenz), BSA (Körper-Fläche), Volumen der linken Herzkammer (Methoden: Rauminhalt berechnetes, Teichholz, Gibson, Simpsons LVAM-LVAP, Simpsons einzelne Fläche, Simpsons Doppeldecker, einzelne Fläche der Kugel, des Ellipsoids, Ellipsoiddoppeldecker), SV (Hubvolumen), SI (Hubvolumen-Volumenindex), E-F (Ausstoßen-Bruch), Co (Herzleistung), Ci (Herzindex), STIVS (Interventricular Verkürzung), Rumpfstation (Bruchverkürzung), STPW (hintere Wand-Verkürzung), LVM (linke Herzkammer-Herzmasse), CMI (Herzmassenindex), LA-/AOverhältnis
Menschliche/Veterinär-Pakete OB Gyn: Software Support unbegrenzte Zahl von verbraucherbestimmten GA-Tabellen, vorwählte GA-Werte werden verwendet für Berechnung durchschnittlichen GA (durchschnittliches Ultraschall-Alter - AUA).
Menschliche/Veterinärkardiologiemaße verpacken anzeigt automatisch Andeutungsbilder, die wo zeigen und wie passende Maße durchgeführt werden müssen.
Veterinärberechnungs-Pakete
- Hunde- OB
- Maße: GS, CRL, HD, BD
- Berechnungen des Gestationsalters (GA): GA (BD), GA (CRL), GA (GS), GA (HD)
- Katzenartiges OB
- Maße: HD, BD
- Berechnungen des Gestationsalters (GA): GA (BD), GA (HD)
- Schafartiges OB
- Maße: CRL
- Berechnungen des Gestationsalters (GA): GA (CRL)
- Rinder-OB
- Maße: BD, CRL, HD, UD
- Berechnungen des Gestationsalters (GA): GA (BD), GA (CRL), GA (HD), GA (UD)
Veterinärberechnungs-Pakete
- Pferdeartiges OB
- Maße: A.M.W., BPD, CRL, EOD, GS
- Berechnungen des Gestationsalters (GA): GA (A.M.W.), GA (BPD), GA (CRL), GA (EOD), GA (GS)
- Lama OB
- Maße: BPD
- Berechnungen des Gestationsalters (GA): GA (BPD)
- Ziege OB
- Maße: BPD
- Berechnungen des Gestationsalters (GA): GA (BPD) für verschiedene Spezies
- Tierkardiologie
- Linke Herzkammer, Aortenklappe, linke das Atrium betreffende Maße: IVSd, LVIDd, LVPWd, A.M.W., IVSs, LVIDs, LVPWs, junge Männer UND
- Berechnungen: Stunde, LV-Volumen (Rauminhalt berechnet, Teichholz, Gibson), SV, E-F, Co, STIVS, Rumpfstation, STPW, LA/AO, VCF
Standardkonfiguration:
- Einheit des Wirtes 1
- Konvexe PC der Sonde 1
- Lienar oder Trans-vaginale PC der Sonde 1
- PC der Computertastatur 1
Optional:
Linear, Trans-vaginal, Mikro-konvex, Laufkatze, Drucker
