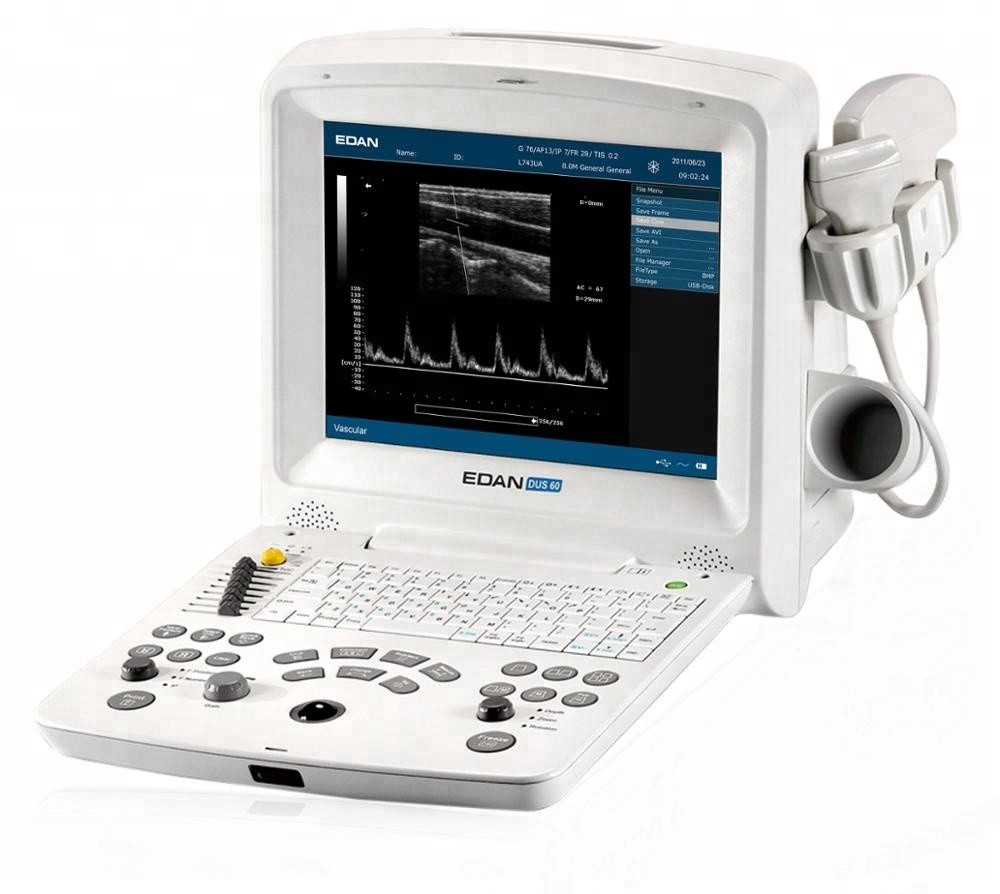

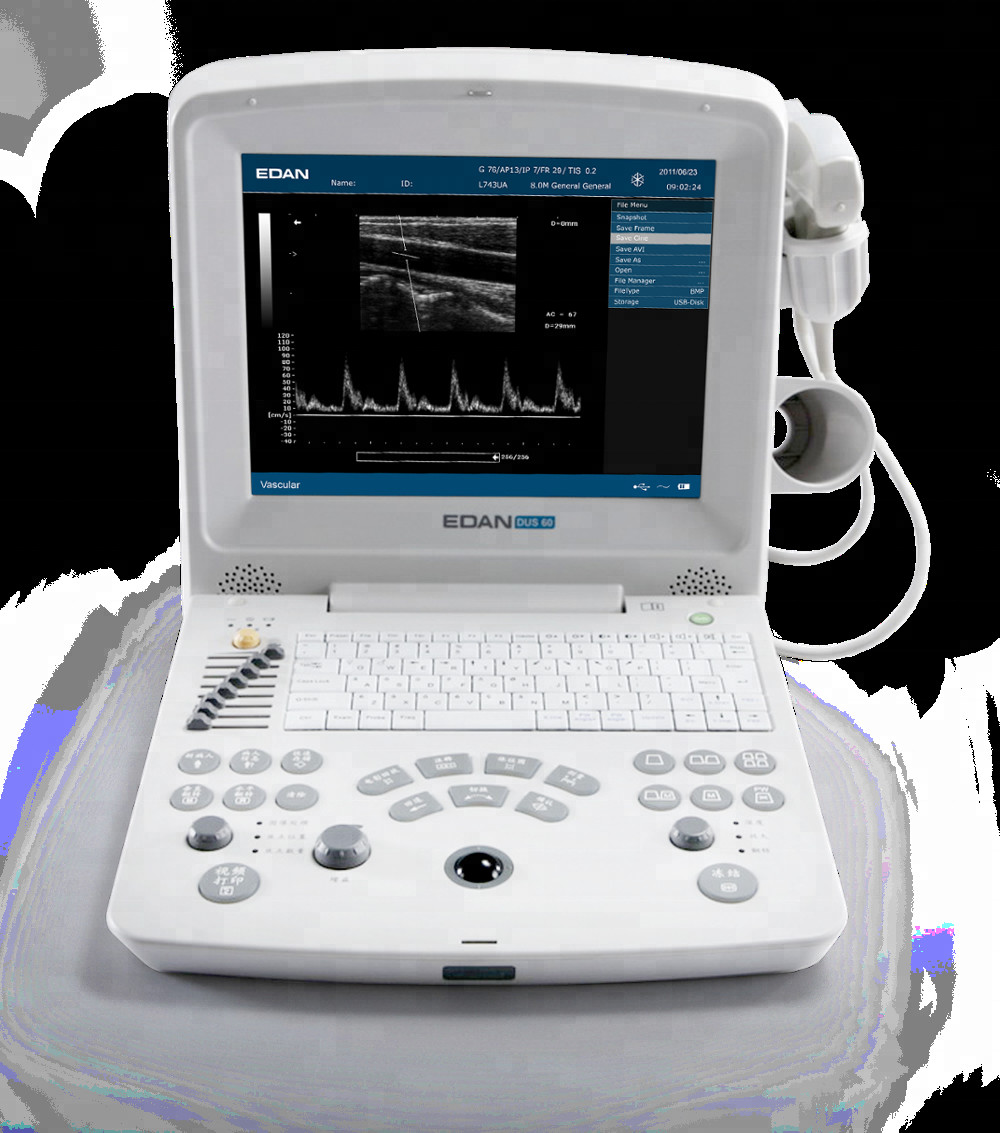

Neues kompaktes Ultraschallsystem DUS 60

Neues kompaktes Ultraschallsystem DUS 60

Standardkonfiguration einschließlich:
Hauptgerät
- 12,1 Zoll LCD-Monitor
- Zwei Standardwandlerverbindungsstücke
- 8-segment TGC Steuerung
- Phasenweise Umstellungsharmonische Verbunddarstellung
- Multi-Strahl-Formung
- Synthetische Öffnung
- (Bildverarbeitungs) Funktion IP
- Schleifengedächtnis der Filmtechnik 256-frame
- Speicherkapazität des Bildes 504MB
- Zwei USB-Porte
- Pseudofarbe
- Measurement&Calculations-Softwarepaket
- Grelle Scheibe (Netac, Protokoll 4G, USB2.0)

Phasenumkehr-harmonische Darstellung

Harmonische Signale werden produziert, während Ultraschallwellen durch den Körper fortpflanzen.  Weil diese Signale im Körper produziert werden, werden sie nicht durch das Artefakt beeinflußt, das Fett nahe der Hautoberfläche verursacht.  Infolgedessen hat ein Bild, das mit nur dem harmonischen Signal gebildet wird, weniger Unordnung und kann Diagnose sein.  Mit Phasenumkehrharmonik werden Paare Ultraschallimpulse mit gegenüberliegenden Phasen übertragen.  Als die Signale von umgekehrten Impulsen werden hinzugefügt zusammen empfingen, werden die Grundbestandteile annulliert und nur das harmonische Signal bleibt.  Dieses schafft ein Bild, das reine Harmonik mit Reduzierung im Unordnungsartefakt ist, das das Bild vermindert.

Tupfen-Reduzierungs-Technologie

Tupfenreduzierungsdarstellung verwendet Realzeitbildverarbeitung, um Sichtbarmachung von Anatomie und von Pathologie zu verbessern, indem sie die Tupfengeräusche verringert.   Edans Tupfen-Schalldämpfungsbildgebungstechnologie verwendet einen anisotropen Entstörungsalgorithmus der modernen Multiskala. Diese Bildgebungstechnologie ist am Trennen der Geräuschregionen vom Diagnosebild ausgezeichnet, an den Geräuschen gegen die wahren anatomischen Informationen anders als durchgeführt zu werden Entstörung erlaubend die komplexe, die folglich ein erhöhtes Bild produzieren

Mehrstrahltechnologie

Ultraschallsysteme benutzen Strahlen, die elektronisch fokussiert werden, um hohe Ortsauflösung vorzulegen.  Signale vom Wandler werden zusammen im System verzögert und hinzugefügt, um einen fokussierten Ultraschallstrahl zu produzieren.  Die gleichen Signale können zusammen mit verschiedenen Verzögerungen hinzugefügt werden, um mehrfache Strahlen zu produzieren.  Wenn dieses getan wird, kann die Ortsauflösung verbessert werden, ohne die Rahmenrate zu verringern, oder die Rahmenrate kann verbessert werden, ohne die Entschließung zu verringern.  Wie gezeigt unten, mit Doppel-beamformation empfangen die selben Strahlen werden gebildet mit der Hälfte, die ist, übertragen Strahlen und so verdoppeln die Rahmenrate.
